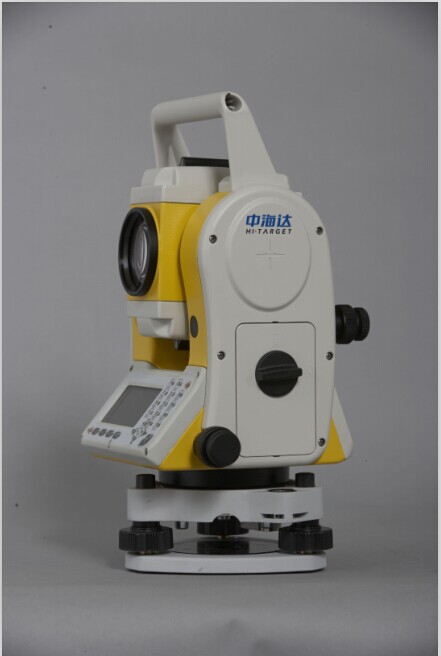

中海达小型化免棱镜全站仪
|
产品名称：中海达小型化免棱镜全站仪
产品编号：
参考价：15000 元
团购价：请电洽
|
 |
|
|
| |
|
|
| ZTS-121M
中海达小型化免棱镜全站仪采用国内首创的小型化机身，使用全新的长测程测距结构、光电一体式双轴补偿系统，以及集高精度的光学系统、高稳定性的机械结构和高集成的电路设计与一身的精密测距系统，大幅度提高了测距速度与距离，并突破性的采用了STM32架构设计和高等级防尘防水结构，在保证仪器精度和稳定性的同时，全面提升仪器的整体性能和处理速度
| |
|
|
| 性能与优势
1.国内行业首创小型化设计
2.采用STM32主板架构；
3.长测程免棱镜800M；
4.光电一体式双轴补偿器；
5.快捷测量按键一键触发；
6.智能联机检测；
7.标配RS232、U盘、MiniUSB通讯接口进行数据的上传下载；
8.大容量高能锂电池，超长工作时间；
9.激光上对中无需拆卸提拔设计；
10.IP66的防尘防水等级
型号 ZTS-121M
角度测量(Hz、V)
测角原理 绝对编码
醉小读数 1″/5″/10″(可选)
测角标准 2″
望远镜
放大倍数 30X
视场角 1°30′
醉短视距 1.2m
成像 正像
补偿器
系统 光电一体式双轴补偿器
补偿范围 ±3′
设置精度 1″
距离测量(IR)
单棱镜(天气一般/良好) 4000m/5000m
使用反射片 1000m
测距精度 2mm+2ppm
测量时间(精测/跟踪) 0.8秒/0.3秒
无棱镜测距(RL)
测程(使用反射率为90%的柯达白卡) 800m/600m
测距精度 3mm+2ppm
测量时间 1.5秒
通讯
内存数据容量 20000数据点(标配8G U盘)
通讯端口 标配RS232串口、Mini-USB口和USB口(可选配蓝牙)
数据格式 ASCII
操作
操作系统 实时操作系统
显示屏 192x96像素高亮LED显示屏,亮度3级可调
键盘 双面数字蓝色背光水晶键盘
激光对点器
类型 激光对点,4级亮度调节(光学对点器可选配)
精度 1mm(仪器高1.5m)
环境条件
气象参数修正 手动输入(自动感应 温度气压传感器选配)
工作温度范围 -20℃—+50℃
存储温度范围 -25℃—+70℃
防尘防水 IP66
电源供应
电池类型 高能锂电
电压/容量 7.4V 3400mAh
工作时间 16小时(新电池25℃时30秒测量一次) 36小时连续测角模式
测量次数 约18000次
机身
尺寸 150mmX150mmX300mm(长X宽X高)
重量 3.7kg(不带电池)
应用案例：
1. 矿物普查、勘探和采掘；
2. 修建铁路、公路、桥梁；
3. 农田水利、城市规划与建设；
4. 战场准备、港湾、要塞、机场、基地以及军事工程建设；
5. 造船及航空工业等方面进行精密定位与安装；
6. 建筑物的三维坐标、位置测定、悬高测量、铅垂度测定、管线定位、断面测量等；
7. 三角控制测量、地形测量、地籍和房产测量。
配件：
1. 主机
2. 电池
3. 充电器
4. 充电适配器
5. 通讯电缆
6. 擦镜布
7. 校正针
8. 钟表起子
9. 软件光盘
10. 合格证
11. 质保书
12. 说明书 | |
|
|
